Вытяжные заклепки

Технический консультант: Репин Александр, тел: 8 (495) 780-99-98, 730-02-90 доб. 122, email: repin@pnevmo.ru
По вопросам подключения, технического обслуживания и ремонта, обращайтесь: Шустров Виктор Александрович, тел: (495) 780-99-98, 730-02-90 доб. 115, email: remont@pnevmo.ru
По вопросам экспортных поставок в Республику Беларусь и Казахстан, обращайтесь: Калуженок Сергей Геннадьевич, тел (495) 780-99-98, 730-02-90 доб. 297, email: ksg@pnevmo.ru

Оптом дешевле

В разделе каталога представлены вытяжные заклепки длиной от 6 мм до 30 мм, диаметром от 3,2 мм до 6,4 мм для ручных и пневмогидравлических заклепочников. Материал комбинированных вытяжных заклепок: сталь-алюминий, сталь-сталь.

Вытяжная заклепка, представляет собой металлический стержень с шариком на конце и оболочку, одетую на этот стержень. Это на вид простое изделие обеспечивает надежное соединение твердых листовых материалов. Заклепка вытяжная комбинированная изготавливается согласно требований DIN 7337, ISO 14589, ISO 15977, ISO 16584 и производится из углеродистой стали, нержавеющей стали, меди, латуни, алюминия и прочих металлов.

В данной таблице рассматриваются алюминиевая заклепка со стальным сердечником и стальная заклепка со стальным сердечником. Внешний диаметр буртика заклепки — стандартный.

заклёпка
Не забудьте купить шланги и фитинги

Заклепка состоящая из алюминиевой оболочки и стального стержня является наиболее распространенной заклепкой. Ее отличает низкая цена и возможность склепывания даже ручным заклепочником. Критичным условием для применения является усилие на растяжение и на сдвиг.

В случаях когда невозможно получить надежное соединение используя вытяжную заклепку алюминий-сталь, применяют заклепки сталь-сталь. Стальные заклепки выдерживают большие усилия на растяжение и на сдвиг, чем алюминиевые. Для расклепывания стальных заклепок применяют более мощные пневмогидравлические заклепочники, нежели чем для алюминиевых заклепок.

Окрашенные стальные вытяжные заклепки предназначены для надежного скрепления двух и более листовых материалов между собой. Цвет заклепки может быть любой, согласно таблицы RAL. В данном разделе представлены заклепки соответствующие белому цвету (RAL 9003). Данные заклепки применяются при использовании пневмогидравлических заклепочников.


Что такое заклепка?

Заклепки, по мнению историков появились несколько тысяч лет назад и с тех пор продолжают существовать и при этом постоянно совершенствуются. Заклепки получили широкое распространение в XIX веке и хотя с появлением сварки многие считали, что век заклепок закончен, продолжают существовать и по сей день, причем постоянно совершенствуясь. Заклепки незаменимы там, где нужно соединить разнородные или тонколистовые материалы между собой.

Можно сказать, что заклепки нас окружают повсеместно. Примеры? Пожалуйста.

  • Эйфелева башня в Париже — высота 324 метра, масса 10 100 тонн, израсходовано 2,5 млн. заклепок;
  • Мост Харбор-Бридж в Сиднее — длина пролета более 500 метров, общая длина 1149 метров, масса 52 800 тонн, количество заклепок более 6 миллионов штук;
  • Шуховская башня в Москве, на Шаболовке — высота чуть меньше 150 метров, по количеству использованных заклепок открытых данных нет.

Если добавить всю авиацию, легкое судостроение, автомобильный и железнодорожный транспорт, то получится впечатляющая картина...

Виды заклепок

В настоящий момент существует довольно большое количество различных типов заклепок. Наиболее популярными являются обычные металлические, вытяжные и резьбовые. Что представляет собой обычная заклепка известно пожалуй каждому: это металлический цилиндр, по форме напоминающий гриб, расклепываемый в горячем или холодном состоянии. Для расклепывания необходим молоток и оправка.

Резьбовая заклепка представляет собой втулку со внутренней резьбой. В результате усилия, возникающего за счет вворачивания резьбового заклепочника происходит деформации заклепки. В результате образуется прочное соединение, в которое можно ввернуть болт или шпильку.

Вытяжная заклепка состоит из двух элементов — втулки или тела заклепки и сердечника. Вытяжная заклепка является заклепкой односторонней клепки. Для постановки вытяжной заклепки необходим специальный инструмент — заклепочник. Заклепочники бывают ручные или пневматические, хотя правильнее называть последние пневмогидравлическими. Процесс постановки вытяжной заклепки происходит следующим образом: Для надежного соединения нескольких элементов с помощью неразъемного соединения сверлится отверстие в скрепляемых материалах чуть большего диаметра нежели диаметр заклепки. Затем вставляется заклепка и под действием силы, создаваемой заклепочником, происходит деформация заклепки, при этом тело сердечника заклепки отделяется от головки сердечника и удаляется оставляя надежное соединение.

Наиболее часто встречающимися вытяжными заклепками являются стандартные и закрытые заклепки. Значительно реже применяются рифленые, лепестковые и прочие вытяжные заклепки. По типу буртика вытяжные заклепки можно разделить на:

  • выступающие,
  • выступающие большого диаметра,
  • потайные.

Наиболее распространенными материалами вытяжных заклепок являются алюминиевые сплавы и оцинкованная сталь. Нержавеющая сталь, медь и медноникелевые сплавы встречаются гораздо реже. В последнее время, все большую популярность получают окрашенные вытяжные заклепки. Цвет заклепок соответствует цветам таблицы RAL. Такие заклепки как правило поставляются под заказ.

В нашей компании Вы можете купить вытяжные заклепки как со склада в Москве, так и под заказ. В наличии имеются стальные и алюминиевые заклепки различных длин и диаметров.

Как выбрать вытяжную заклепку?

Нередко у потребителей возникает вопрос: как правильно подобрать вытяжную заклепку? Прежде всего необходимо определиться с основными параметрами заклепки:

  • материал заклепки,
  • диаметр,
  • длина.

Что касается материала, то в основном это комбинация материалов. Тело заклепки изготавливается либо из алюминия либо из стали, а вытягиваемый сердечник изготавливается из стали. Стальная заклепка соответственно прочнее алюминиевой, и несколько дороже по цене. Другие комбинации материалов встречаются гораздо реже. При выборе материала заклепки имейте ввиду, что при разнородных материалах заклепки и склепываемых деталей возможно возникновение корродирования материалов, также существует угроза образования гальванической пары, со всеми вытекающими последствиями.

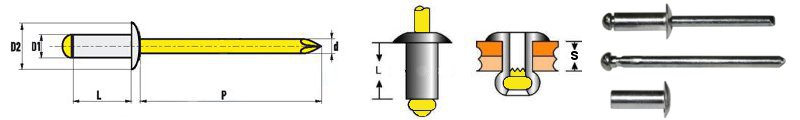

Диаметр заклепки подбирают из основных требований к склепываемым деталям. Существуют несколько стандартных значении диаметров тела заклепок: 2,4; 3,2; 4,0; 4,8; 5,0; 6,4 мм. Диаметр отверстия под заклепку должен быть больше диаметра заклепки примерно на 0,05-0,2 мм, в зависимости от диаметра заклепки. Следует иметь ввиду, что для придания определенной прочности соединению стоит учитывать то, что чем больше диаметр заклепки, тем реже должны быть заклепки расположены, и соответственно, чем меньше диаметр — тем чаще. Что касается диаметра буртика заклепки D2, то он примерно в два раза больше диаметра тела заклепки D1.

Длина заклепки подбирается с учетом предполагаемой деформации тела заклепки под воздействием пневмогидравлического или ручного заклепочника. Обычно длина заклепки L больше толщины склепываемых материалов S примерно на 30-40% в зависимости от диаметра заклепки. Критерием определения правильной длины вытяжной заклепки служит надежное соединение склепываемых деталей и геометрически правильная форма расклепа.

В зависимости от пожеланий наших партнеров, компания МАГИМЭКС имеет возможность поставлять как неокрашенную так и окрашенную заклепку. Цвет окрашенной заклепки должен соответствовать цветам таблицы RAL. Минимальная партия при этом должна быть не менее 10.000 штук заклепок, что соответствует одной коробке.
